Dr HDMI 8K — menedżer EDID 48Gbps i naprawa handshake

Każdy problem z HDMI zaczyna się od rozmowy, której nigdy nie słyszysz. W chwili, gdy podłączasz odtwarzacz, konsolę lub komputer do telewizora, projektora albo amplitunera AV, obie strony wymieniają listę możliwości nazywaną EDID: jakie rozdzielczości przyjmuje wyświetlacz, jakie formaty HDR rozumie, jakie formaty dźwięku potrafi zdekodować. Twoje źródło czyta tę listę i wybiera, co wysłać. Gdy obraz pozostaje czarny, gdy 4K120 nie chce się pojawić, gdy VRR jest wyszarzone albo Dolby Atmos ginie za amplitunerem, przyczyna prawie zawsze kryje się w tej wymianie — a Ty po omacku zmieniasz kable i restartujesz urządzenia.

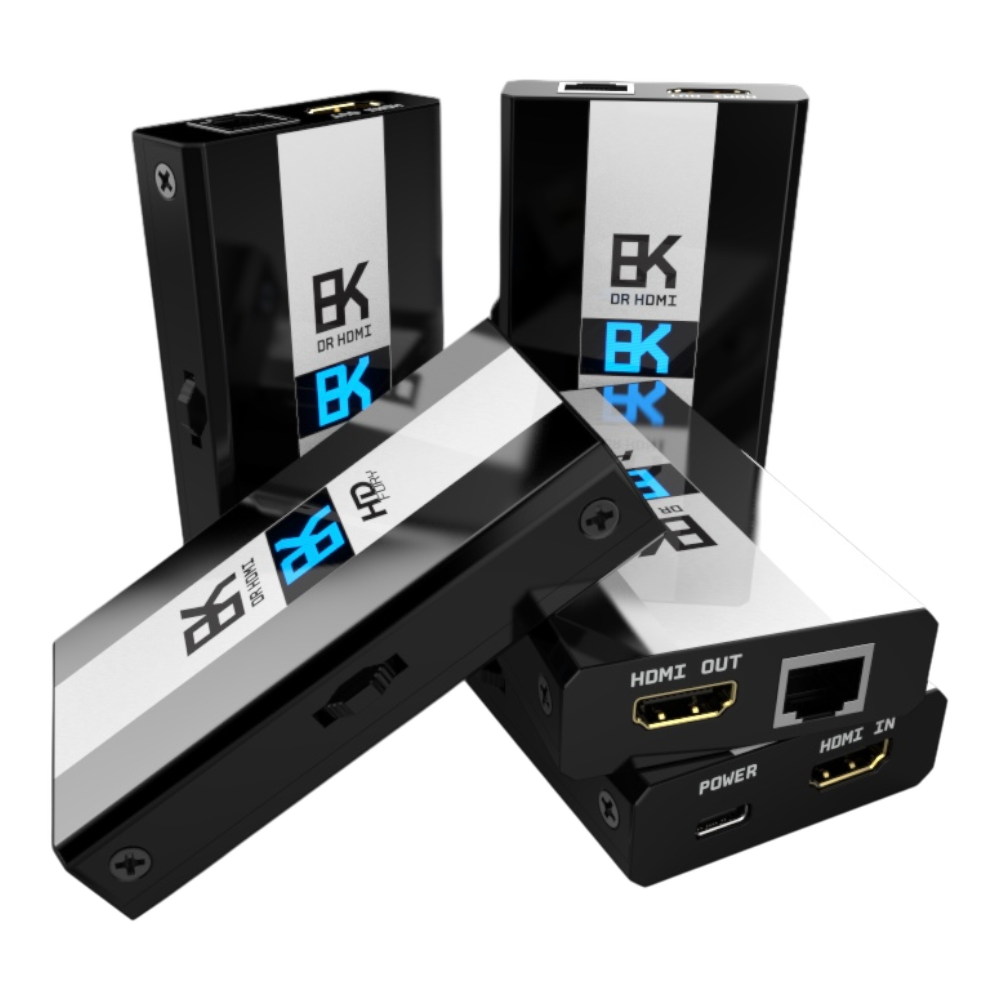

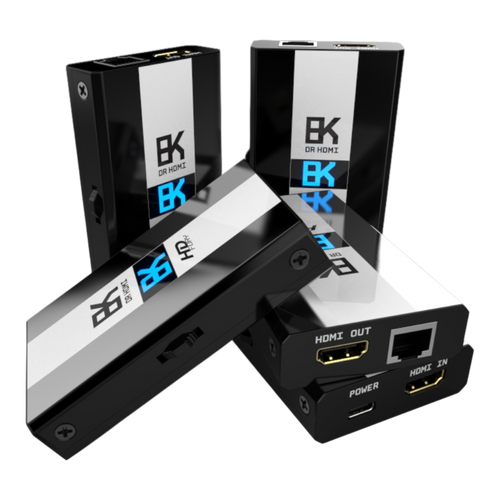

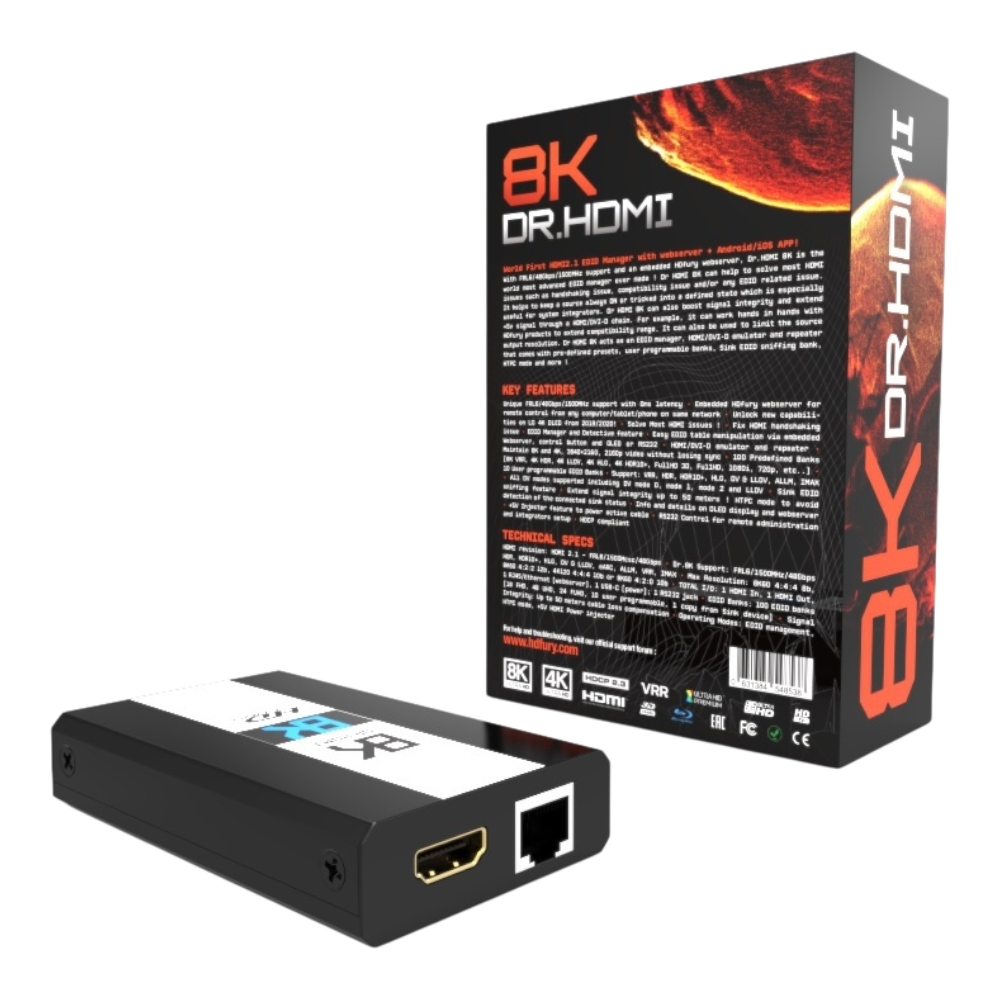

HDfury Dr HDMI 8K czyni tę rozmowę widoczną i oddaje ją w Twoje ręce. To menedżer EDID, emulator EDID i repeater HDMI 2.1 w metalowej obudowie 10 × 6 cm, który staje między źródłem a wyświetlaczem i pracuje z pełną przepustowością 48Gbps standardu (FRL6, 1500MHz), przenosząc do 4K120 4:4:4 10-bit i 8K60 4:2:0 10-bit bez ingerencji w obraz i dźwięk. Niebieski OLED na górze obudowy pokazuje bieżącą przepływność łącza i to, o co prosi każda ze stron. Wbudowany serwer WWW, dostępny z dowolnej przeglądarki w sieci, wyświetla obok siebie pełne EDID obu stron.

A potem decydujesz Ty. Odwzoruj własne EDID wyświetlacza, wczytaj jedną ze 100 zapisanych tablic, prześlij własny plik EDID albo zachowaj prawdziwe EDID i przestaw pojedyncze flagi: ogranicz przepływność FRL, włącz lub wyłącz VRR i ALLM, zgłaszaj HDR10 lub HDR10+ z HLG albo bez niego, podaj źródłu blok Dolby Vision wyświetlacza, podczas gdy amplituner zachowa dźwięk, albo odbierz jedną funkcję, żeby zobaczyć, co się zmieni. Diagnostyka przestaje być zgadywanką i staje się serią świadomych testów: zmień jedną rzecz, odczytaj wynik, idź dalej. Instalatorzy używają go, by opanować oporne instalacje; właściciele kin domowych — by uzyskać obraz i dźwięk, jakie ich sprzęt miał zapewniać od początku.

Co potrafi

• Odczytuje i zmienia EDID. Skopiuj EDID swojego wyświetlacza lub amplitunera, wczytaj jedną ze 100 zapisanych tablic, prześlij własny plik EDID albo zachowaj EDID urządzenia odbiorczego i nadpisz pojedyncze flagi za pomocą AutoMix.
• Decyduje, co widzi źródło. Ogranicz zgłaszaną przepływność FRL, włącz lub wyłącz VRR i ALLM, ustaw HDR10 lub HDR10+ z HLG albo bez niego, albo całkowicie usuń HDR z obrazu.
• Obsługuje Dolby Vision i LLDV. Przechwyć blok danych Dolby Vision wyświetlacza, użyj go ponownie, gdy w torze pojawi się amplituner, albo zbuduj własny blok z własnymi współrzędnymi barw podstawowych i wartościami luminancji.
• Pokazuje stan łącza. 1-calowy niebieski OLED przewija przychodzącą przepływność FRL, EDID po stronie RX i TX oraz informacje o urządzeniu, takie jak wersja firmware, numer seryjny i adres IP.
• Wzmacnia i odtwarza sygnał. Repeater HDMI 2.1 z korekcją Equalevel na wejściu i wyjściu, do długich lub trudnych odcinków kabla.
• Przepuszcza dźwięk bez zmian. PCM do 192kHz, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X, DD+, DSD, DST i HBR — bez konwersji w dół.

Gdzie się sprawdza

• Brak sygnału albo czarny ekran po zmianie formatu. Zacznij od znanego EDID, a potem testuj po jednej funkcji naraz, zamiast po omacku zmieniać kable.
• 4K120 lub VRR, które nigdy się nie pojawia. Zgłoś ten tryb celowo i sprawdź, czy źródło zareaguje.
• Dolby Vision albo Atmos gubione za amplitunerem. Podaj źródłu własny blok DV wyświetlacza, a amplitunerowi zostaw dźwięk.
• Długie odcinki miedziane, aktywne lub światłowodowe. Stopień repeatera w połączeniu z kontrolowanym EDID usuwa dwie zmienne naraz.
• Mieszane instalacje. Konsole, odtwarzacze strumieniowe, HTPC, projektory i matryce, z których każde inaczej czyta tor.

Sterowanie z kanapy albo z szafy rack

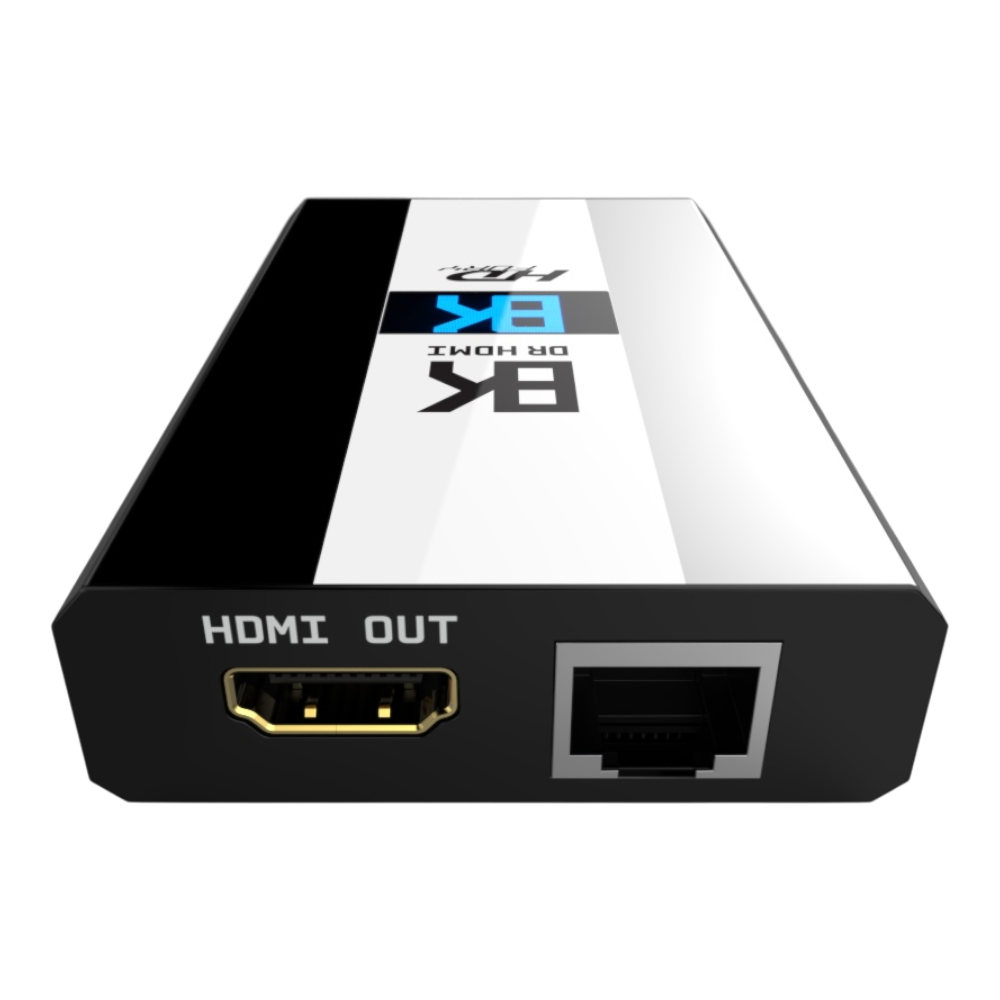

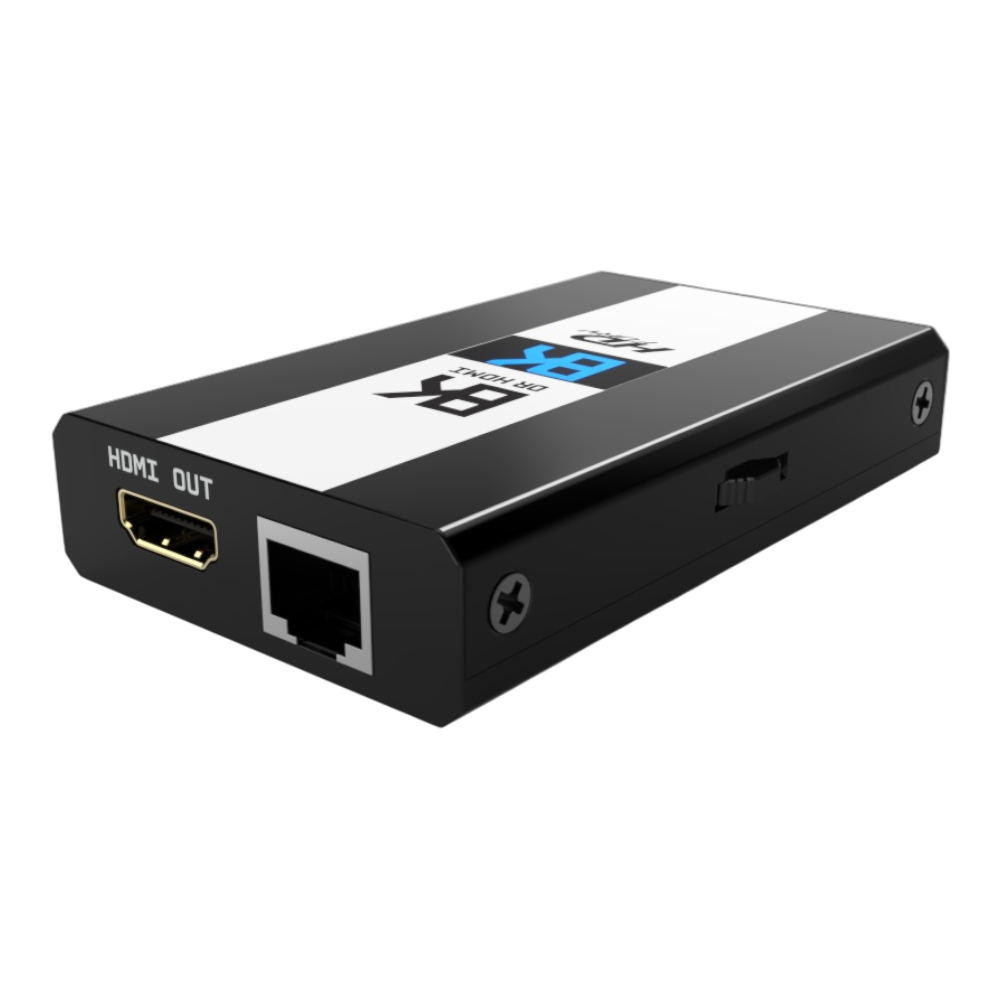

Podłącz port RJ45, a wbudowany serwer WWW otworzy się w dowolnej przeglądarce, z DHCP albo ze stałym adresem. Wszystkie ustawienia są tam dostępne, a instalatorzy mogą sterować urządzeniem po IP lub przez Telnet (domyślnie port 2201) z systemu sterowania. Przełącznik obrotowy na samym urządzeniu obsługuje te same tryby EDID, gdy sieci nie ma pod ręką.

Specyfikacja

Zawartość zestawu

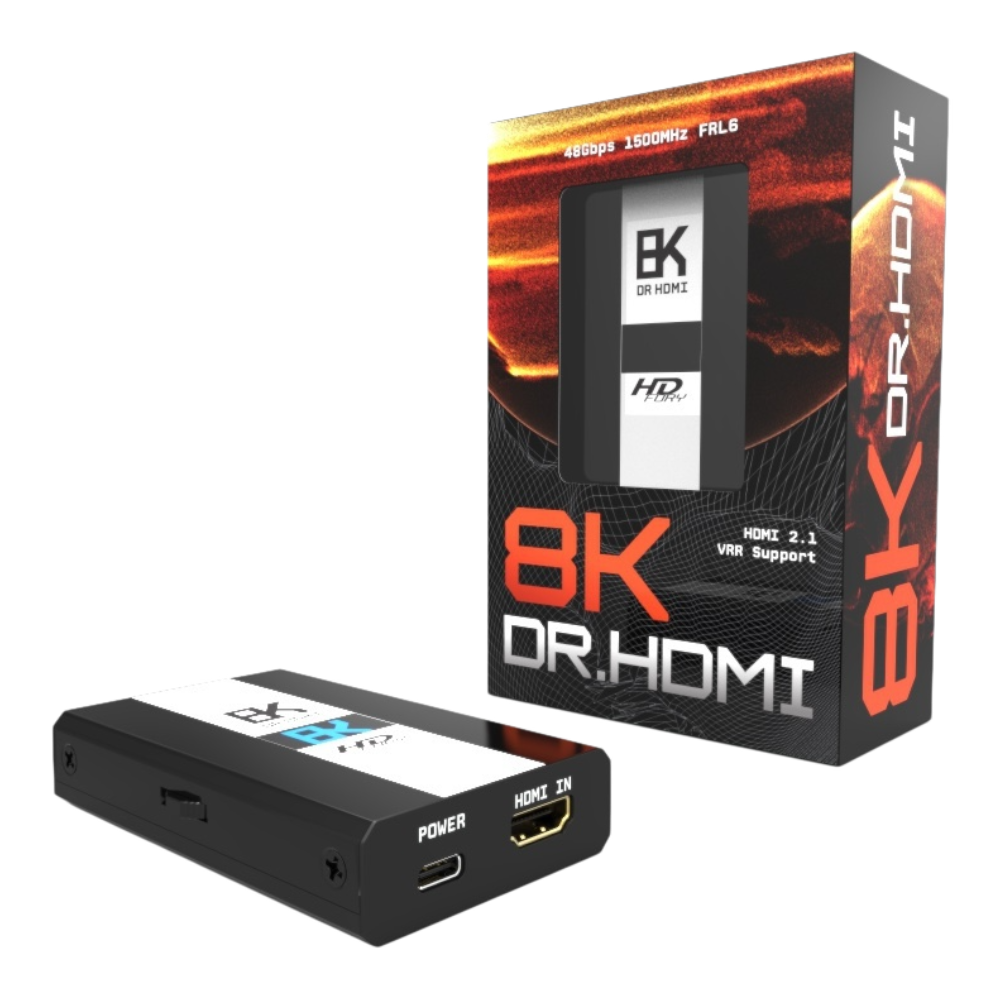

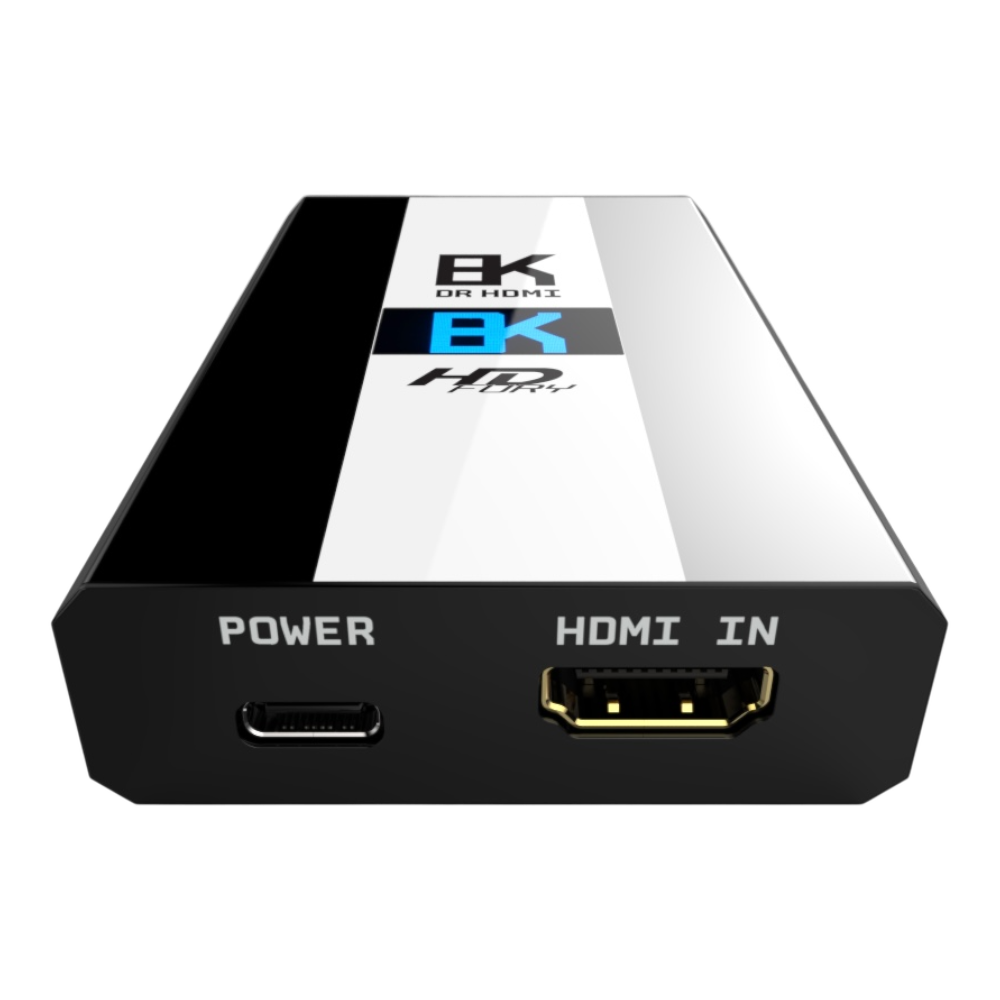

Urządzenie Dr HDMI 8K, zasilacz USB 5V 2A i skrócona instrukcja. Aktualizacje firmware, pełna instrukcja obsługi i kolekcja EDID HDfury są bezpłatne do pobrania.

Najczęściej zadawane pytania

Co właściwie robi menedżer EDID?

Każdy wyświetlacz i każdy amplituner AV przechowuje EDID: listę rozdzielczości, formatów HDR i formatów dźwięku, które przyjmuje. Twoje źródło czyta tę listę i wybiera, co wysłać. Dr HDMI 8K staje pomiędzy nimi, więc to Ty decydujesz, którą listę czyta źródło — prawdziwą, jedną ze 100 zapisanych tablic albo prawdziwą ze zmienionymi pojedynczymi flagami.

Czy urządzenie coś konwertuje albo skaluje w dół?

Nie. Obraz i dźwięk przechodzą bez zmian; urządzenie wzmacnia i koryguje sygnał oraz zarządza EDID. Dźwięk nigdy nie jest konwertowany w dół, więc Dolby TrueHD, Atmos i DTS:X zachowują swoją oryginalną postać.

Czy da mi 4K120 albo 8K60 na sprzęcie, który tego nie obsługuje?

Nie. Maksymalne formaty to 4K120 4:4:4 10-bit, 8K60 4:2:0 10-bit i 8K30 4:2:2 12-bit przez łącze 48Gbps FRL6, ale źródło, wyświetlacz i kabel muszą obsługiwać tryb, o który prosisz. Urządzenie dodaje natomiast sposób, by zobaczyć, która strona zawodzi.

Czy dodaje input lag?

Opóźnienie jest niższe niż 1 ms, więc urządzenie nadaje się do torów growych z VRR i ALLM.

Jak zaktualizować firmware?

Przez wbudowany serwer WWW po Ethernecie. Pliki firmware i informacje o wydaniach znajdują się na stronie pobierania, a rozdział instrukcji o aktualizacji firmware prowadzi przez kolejne kroki.

Czy potrzebuję połączenia sieciowego?

Nie do podstawowych trybów EDID, które ustawisz przełącznikiem obrotowym na urządzeniu. Po podłączeniu portu RJ45 zyskujesz dodatkowo interfejs WWW, edytor Dolby Vision, eksport konfiguracji oraz sterowanie po IP lub przez Telnet.

Instrukcja, firmware i poradniki

Wszystko, czego potrzebujesz, by w pełni wykorzystać urządzenie, jest bezpłatnie dostępne na drhdmi8k.com, technicznej stronie referencyjnej tego produktu:

• Pełna instrukcja obsługi (Rev 1.2) w 17 czytelnych rozdziałach lub w formacie PDF.
• Pliki firmware do pobrania z informacjami o wydaniu każdej wersji oraz kolekcja EDID HDfury.
• Poradniki krok po kroku: naprawa handshake HDMI, tryby EDID i 100 tablic, Dolby Vision i LLDV, 8K60 i 4K120 przez FRL oraz granie w HDMI 2.1 z VRR i ALLM.
• Pytania i odpowiedzi oraz słownik 110 pojęć HDMI, od EDID i FRL po dźwięk HBR.

Strona jest dostępna w 15 językach, więc Twoi klienci mogą przeczytać instrukcję we własnym języku.

Warto wiedzieć

Dr HDMI 8K to narzędzie diagnostyczne i sterujące, a nie konwerter. Nie sprawi, że kabel, źródło albo wyświetlacz obsłuży format, którego nie ma — pokazuje natomiast, w którym miejscu tor się poddaje, i oddaje Ci sterowanie.
