Dr HDMI — menedżer EDID 1080p i naprawa handshake

Czarny ekran po trybie czuwania? Projektor, który synchronizuje się dopiero za trzecim razem? Komputer, który przestawia pulpit za każdym razem, gdy amplituner AV się wyłącza? W większości takich przypadków sam sygnał wideo jest w porządku. Zawodzi krótka rozmowa, którą urządzenia HDMI prowadzą, zanim pojawi się obraz: źródło pyta, co obsługuje wyświetlacz, wyświetlacz odpowiada swoim EDID, a sygnał Hot Plug Detect informuje źródło, kiedy zapytać ponownie. Jeśli ta rozmowa jest niestabilna, obraz również.

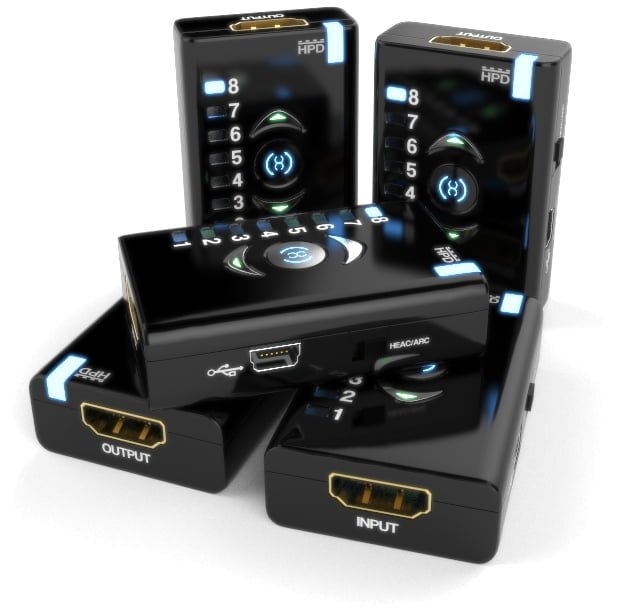

Dr HDMI to oryginalna odpowiedź HDfury na ten problem. Ten kompaktowy adapter umieszcza się między źródłem a resztą toru HDMI i przejmuje rozmowę. Zamiast reagować na każdy amplituner, splitter czy wyświetlacz, który się włącza i wyłącza, źródło odczytuje jeden stały, przewidywalny EDID wybrany w Dr HDMI. Na co dzień nie potrzebujesz żadnego oprogramowania: wybierz bank przyciskami strzałek, a urządzenie zrobi resztę.

Jak to działa

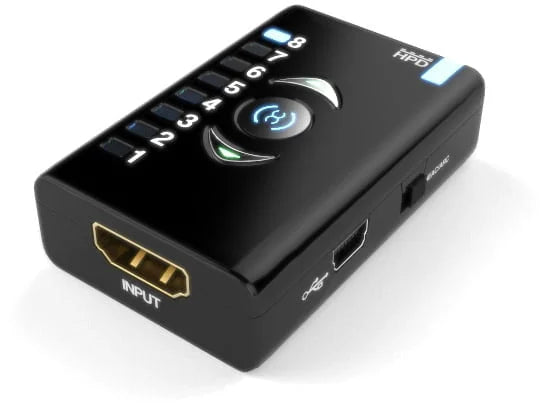

Wbudowanych jest osiem banków EDID. Naciśnij ▲ lub ▼, odczekaj około sekundy, a wybrany bank stanie się aktywny. Następnie Dr HDMI wysyła zdarzenie Hot Plug Detect trwające około dwóch sekund, aby źródło ponownie odczytało możliwości i przekonfigurowało wyjście. Środkowy przycisk kopiuje EDID podłączonego wyświetlacza do banku 8 i od razu go aktywuje: idealne, gdy źródło ma nadal widzieć dokładnie ten ekran, z którym działa najlepiej, nawet gdy jest on wyłączony.

• Bank 1 – pełne możliwości, wszystkie funkcje 3D włączone
• Bank 2 – pełne możliwości bez 3D
• Bank 3 – ograniczenie do 1080i, bez 3D
• Bank 4 – ograniczenie do 720p, bez 3D: najbezpieczniejszy pierwszy test, gdy nie ma obrazu
• Bank 5 – ograniczenie do 480/576p, bez 3D, dla starszego lub wymagającego sprzętu
• Banki 6 i 7 – Twój własny EDID, programowany przez Mini-USB za pomocą EDID Utility dla Windows (fabrycznie taki jak bank 1)
• Bank 8 – kopia EDID podłączonego wyświetlacza

Gdzie Dr HDMI pokazuje swoją wartość

• PC i HTPC: karta graficzna nadal widzi ten sam wyświetlacz, więc okna, rozdzielczość i wyjście audio przestają skakać, gdy telewizor lub amplituner przechodzi w tryb czuwania.
• Kino domowe z amplitunerem AV i projektorem: stały EDID na początku toru ułatwia diagnozę powolnej lub zawodnej synchronizacji i często od razu ją rozwiązuje.
• Splittery, przełączniki i przedłużacze: jeden wspólny profil, który obsługuje każdy podłączony wyświetlacz, zamiast źródła zgadującego między różnymi EDID.
• Starszy sprzęt: celowo ogranicz źródło do 1080i, 720p lub 480/576p, gdy konwerter lub wyświetlacz nie radzi sobie z więcej.
• Integratorzy systemów: zaprogramowany EDID w banku 6 lub 7 utrzymuje przewidywalność instalacji, a wyjście źródła pozostaje aktywne nawet bez podłączonego wyświetlacza.

Na uporczywe problemy z handshake jest jeszcze jeden sposób: mały suwakowy przełącznik HEAC/ARC, który odłącza lub ponownie podłącza pin 14 HDMI. Korekcja wejściowa i kompensacja strat w kablu pomagają na dłuższych odcinkach. Zasilanie pochodzi z samego połączenia HDMI; można dodać zasilacz USB, gdy źródło dostarcza za mało.

Czy to właściwy Dr HDMI dla Ciebie?

To oryginalny model HDMI 1.4a, zbudowany dla torów, które mieszczą się w 1080p60, 1920×1200 (WUXGA) lub 2K. W tych granicach wykonuje dokładnie tę samą pracę co jego nowsi bracia i jest najmniejszy z trzech. Nie jest przeznaczony do 4K, HDR, 4K120, VRR ani 8K. Do 4K60 z HDR, Dolby Vision i LLDV do 18 Gbps lepiej pasuje Dr HDMI 4K; granie w 4K120 z VRR i ALLM lub w 8K wymaga opartego na HDMI 2.1 Dr HDMI 8K. Porównanie obok siebie znajdziesz na drhdmi.eu.

Warto też wiedzieć: Dr HDMI zarządza EDID i HPD. HDCP przekazuje bez zmian, więc nie sprawi, że wyświetlacz bez obsługi HDCP będzie działał z chronionymi treściami, i nie naprawi uszkodzonego kabla ani portu HDMI.

Specyfikacja

• HDMI: HDMI 1.4a, żeńskie wejście i wyjście HDMI
• EDID: 8 banków – 5 ustawień fabrycznych, 2 programowalne, 1 kopia sinka; rozszerzony EDID CEA-861, 256 bajtów
• Wideo: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 z 12-bitowym Deep Color, x.v.Color
• Audio: przekazywanie Dolby TrueHD i DTS-HD Master Audio
• Przekazywanie: HDCP, CEC, Lip Sync
• Sygnał: korekcja kabla wejściowego, kompensacja strat do 50 m*, sygnał +5V przekazywany przez tor HDMI/DVI-D
• HPD: reset Hot Plug Detect przy każdej zmianie banku (około 2 sekund)
• Sterowanie: ▲ / ▼ wybór banku, środkowy przycisk do kopiowania EDID sinka, 8 diod banków, wskaźnik HPD
• Przełącznik kompatybilności: pin 14 HDMI wł./wył. przy problemach z HEAC/ARC
• USB: Mini-USB-B do zasilania, aktualizacji firmware i programowania EDID (Windows)
• Zasilanie: przez połączenie HDMI lub zasilacz USB
• Emulacja: działa jako emulator i repeater HDMI/DVI-D
• Zgodność: HDCP, FCC, CE
• Wymiary: 60 × 40 × 20 mm, 50 g
• Zawartość zestawu: Dr HDMI, kabel USB–Mini-USB (6 ft)

*Praktyczny zasięg zależy od rozdzielczości, jakości kabla i całego toru.

Instrukcja, pliki do pobrania i wsparcie

Wszystko, czego potrzebujesz, by zacząć i rozwiązywać problemy, znajdziesz w bazie wiedzy Dr HDMI, dostępnej w 15 językach:

• Instrukcja obsługi – podłączanie, wybór banku, kopiowanie EDID wyświetlacza, schematy połączeń i lista kontrolna
• Rozwiązywanie problemów HDMI – brak sygnału, tryb czuwania, AVR, projektor, PC i rozdzielczość
• Brak sygnału HDMI? – stała kolejność testów przy czarnym ekranie
• Pliki do pobrania – firmware 2.1 z EDID Utility, samodzielne EDID Utility i sterowniki USB Silicon Labs, także dla Windows 11
• Zastosowania – PC/HTPC, kino domowe, dystrybucja AV i integracja systemów
• EDID wyjaśniony, handshake HDMI wyjaśniony i Hot Plug Detect wyjaśniony
• Obsługa 2K, WUXGA i 1080p60 – co mieści się w 225 MHz
• Słownik HDMI – EDID, HPD, HDCP, DDC, CEC i więcej prostym językiem
